PLATAFORMA DE TRABAJO EXTENSIBLE - EQUIPOS DE CONSTRUCCIÓN

Plataforma Superdeck extensible 4010

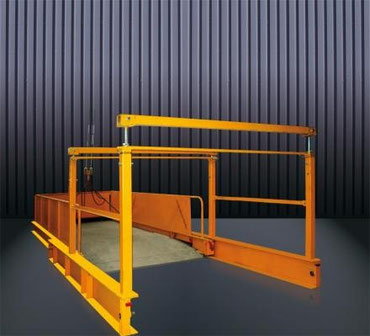

Plataforma extensible superdeck
  • La versión extensible y flexible tiene la ventaja de que el saliente está en el edificio solo cuando se necesita la plataforma de carga, mientras que la fachada del edificio se mantiene sin resaltos para facilitar el trabajo de la grúa.
  • Desmontable y plegable para el transporte.
  • Montaje con grúa rápido y seguro.
  • Carga neta: 5 toneladas (peso total 7.500 kg).
  • Paso extra-plano al suelo del edificio para circular de forma óptima con carretillas, carros elevadores y apiladoras.
  • Manejo sencillo “Push-Pull”: también una persona puede subirla y bajarla en segundos.
  • Plataforma de trabajo con la mejor seguridad laboral y un diseño cuidado.

"Superdeck" reduce el tiempo empleado para el transporte de mercancías y así proporciona una considerable ganancia de tiempo a la semana.

En comparación con otros sistemas verticales de transporte de mercancías, "Superdeck" es el más eficaz, rápido y seguro.

Longitud x anchura en total 9500 x 2900 mm
Anchura útil 2400 mm
Altura plegada 400 mm
Longitud en el edificio 5500 mm
Medidas de transporte 6000 x 2900 x 400 mm
Anchura total* 2900 mm
Anchura útil* 2400 mm
min. altura de los apoyos incl. plataforma 2000 mm
máx. altura de los apoyos incl. plataforma 3500 mm
Distancia de los apoyos 2500 mm
Barandilla plegable si
Suelo de la plataforma Chapa estriada reforzada
Capacidad de carga máx 5000 kg
Peso sin carga 2000 kg


PLATFORMA DE ELEVACION EN OBRA

Capacidad de carga P1 (Parte trasera) P2 (Parte delantera) P3
(Travesaño frontal)
1.200 kg 2,5 kN -19,9 kN 37,6 kN
2.000 kg 3,2 kN -25,8 kN 46,7 kN
2.200 kg 3,4 kN -27,2 kN 49,0 kN
2.500 kg 3,6 kN -29,4 kN 52,4 kN
3.000 kg 4,1 kN -33,0 kN 58,1 kN
3.500 kg 4,5 kN -36,7 kN 63,8 kN
5.000 kg 5,8 kN -47,5 kN 80,9 kN


PLATAFORMA EXTENSIBLE

Advertencia importante

Si utiliza carretillas de horquilla elevadoras, preste atención a su peso propio y procure que la carga total no supere la capacidad de carga máxima de 5 t (mercancía + carretilla).


Plataforma de trabajo extensible de elevación - Superdeck
